NZ800產品是根據當前中壓系統開關柜技術發展而設計開發的一種新型的模塊化、智能型的操作測量顯示裝置。
該系列產品集回路模擬指示、帶電指示及閉鎖功能、溫濕度數字實時顯示（液晶）、自動加熱除濕控制、自動排風降溫控制、斷路器分合閘狀態指示、儲能、接地開關指示、手車位置指示、人體感應語音提示，智能防誤語音提示、分合閘回路指示以及RS 485通訊接口等功能于一體，可根據需要選配。該產品以一體化布局配套裝備于開關柜，將簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能和安全性能。
該系列可用于3~40KV戶內的開關柜、適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。符合IEC255-22標準。
一、主要技術特性
1. 使用環境
a) 溫度：周圍空氣溫度上限為+40℃，且24h內的平均值不超過+35℃；
周圍空氣溫度下限為-5℃。
b) 濕度：大氣相對濕度在周圍空氣溫度為+40℃時不超過50%RH ,在較低的溫度下可以有較高的相對濕度,例如20℃ 時可達到95%RH。對由于溫度變化產品表面上偶爾產生的凝露已采取特殊措施。
c) 海拔：安裝地點的海拔不超過2000m。
2. 安裝
a) 與垂直面的安裝傾斜度不超過5度 ；
b) 應安裝在無顯著振動和沖擊的地方。
3. 開孔尺寸：220mm×165 mm
二、產品外形及接線方式

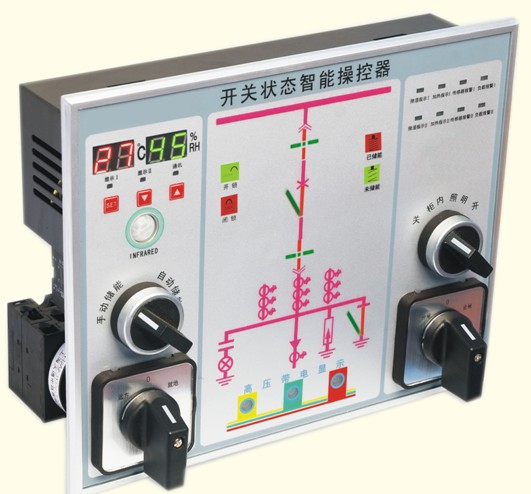

NZ800操顯裝置外觀及接線端子圖示意圖見圖1和圖2。
圖1
圖2
三、工作原理及使用說明
（以下為全功能說明書，無此功能可略過）
1. 模擬指示部分：
工作電源：AC/DC 85～265V
a) 斷路器狀態指示：
當公共端觸點與斷路器合觸點接通，斷路器合閘并且分閘回路完好時，中間V字燈紅色模擬條亮；
當公共端觸點與斷路器分觸點接通，斷路器分閘并且合閘回路完好時，中間V字燈綠色模擬條亮；
斷路器預備合閘狀態時，綠色模擬條亮；
斷路器預備分閘狀態時，紅色模擬條亮。
b) 斷路器位置指示：
當公共端觸點與工作位置觸點接通時，兩個十字燈紅色垂直模擬條亮；
當公共端觸點與試驗位置觸點接通時，兩個十字燈綠色水平模擬條亮。
c) 接地開關位置指示：產品供電，接地刀綠色指示燈亮。
當公共觸點與接地刀觸點接通時，下方V字燈紅色模擬條亮，接地開關合閘；
當公共觸點與接地刀觸點斷開時，下方V字燈綠色模擬條亮，接地開關分閘。
d) 彈簧儲能指示：（常開）
當公共端觸點與儲能觸點接通時，紅色方形模擬燈亮，顯示已儲能；
當公共端觸點與儲能觸點斷開時，紅色方形模擬燈滅，顯示未儲能。
注意1：
當公共端與工作位置觸點接通時，不能再把公共端與接地刀觸點接通；
當公共端與試驗位置觸點接通時，不能再把公共端與斷路器合觸點接通；
當公共端與斷路器合觸點接通時，不能再把公共端與
接地刀觸點接通。
以上操作均會以語音提示的方式，提醒用戶已違反操作。
注意2：
1）失電狀態下所有的發光指示均不亮。
2）以上接點信號均來自斷路器的輔助接點。
2. 加熱除濕控制部分：
2.1 濕度控制值設定及控制
濕度控制值設定范圍 上限：0-99%RH；下限：0-99%RH
除濕型：在液晶顯示區，用戶可自行設定上限值。設定時，可對A路和B路選擇設定。
例如：該路是A路，在設定完A路濕度上限值后，當前A路傳感器所監測到的濕度值超過A路濕度上限設定值時，產品背部指示的“濕度負載A輸出” 接點閉合，除濕負載開始啟動，對應的產品面板“濕度負載”指示燈亮（綠色），直到濕度值低于（設定值-回差）的值時，退出加熱，對應的指示燈滅。
注意：當該路負載發生斷線情況時（如A路），面板報警指示燈亮（紅色），并伴有該路綠色指示燈閃爍。
加濕型：在液晶顯示區，用戶可自行設定下限值。設定時，可對A路和B路選擇設定。例如：該路是A路，在設定完A路濕度下限值后，當前A路傳感器所監測到的濕度值低于A路濕度下限設定值時，產品背部指示的“濕度負載A輸出” 接點閉合，加濕負載開始啟動，對應的產品面板“濕度負載”指示燈亮（綠色），直到濕度值高于（設定值+回差）的值時，退出加濕，對應的指示燈滅。
注意：當該路負載發生斷線情況時（如A路），面板報警指示燈亮（紅色），并伴有該路綠色指示燈閃爍。
2.2溫度控制值設定及控制
溫度控制值設定范圍：上限：-40-120℃；下限：-40-120℃
降溫型：在液晶顯示區，用戶可自行設定上限值。設定時，可對A路和B路選擇設定。例如：該路是A路，在設定完A路溫度上限值后，當前A路傳感器所監測到的溫度值超過A路溫度上限設定值時，產品背部指示的“溫度負載A輸出” 接點閉合，
降溫負載開始啟動，對應的產品面板“溫度負載”指示燈亮（綠色），直到溫度低于（設定值-回差值）的值時，風機退出。
升溫型：在液晶顯示區，用戶可自行設定下限值。設定時，可對A 路和B路選擇設定。例如：該路是A路，在設定完A路溫度下限值后，當前A路傳感器所監測到的溫度值低于A路溫度下限設定值時，產品背部指示的“溫度負載A輸出” 接點閉合，升溫負載開始啟動，對應的產品面板“溫度負載”指示燈亮（綠色），直到溫度值低于（設定值+回差值）的值時，加熱退出。
2.3 環境溫度測量過熱保護
用于測量裝置周圍環境溫度，當溫度≥50℃時，系統報警指示燈亮，裝置進入自動保護狀態，直到環境溫度恢復到50℃以下。
3. 高壓帶電指示部分
3.1 指示燈信息說明見圖3
圖3
3.2 LED啟控電壓（KV）：≤額定母線電壓╳0.15
閉鎖啟控電壓(KV)：≤額定母線電壓╳0.65
閉鎖繼電器輸出觸點額定容量：AC220V/5A，閉鎖繼電器動作規律如下表3：
| 條件 |
狀態 |
| 無輔助電源時 |
閉鎖接點斷開，禁止操作 |
| 有輔助電源，高壓任意一相帶電時 |
閉鎖接點斷開，禁止操作。黃燈亮 |
| 有輔助電源，高壓三相都不帶電時 |
閉鎖接點閉合，允許操作。 |
帶電指示燈A相、B相、C相用來指示主回路是否帶電，
若主回路A相、B相、C相中某一相或幾相帶電，則對應的帶電指示燈亮（紅燈），此時背部“帶電閉鎖輸出”接點斷開，閉鎖指示燈亮（黃燈）；三相均不帶電時，則對應的帶電指示燈均不亮，此時帶電閉鎖輸出閉合，閉鎖指示燈不亮。
a) 接帶電信號A，帶電指示燈A亮，帶電閉鎖輸出；語音提示：“本柜主回路已帶電”；
b) 接帶電信號B，帶電指示燈B亮，帶電閉鎖輸出；語音提示：“本柜主回路已帶電”；
c) 接帶電信號C，帶電指示燈C亮，帶電閉鎖輸出。語音提示：“本柜主回路已帶電”。
注：
1. 如用市電試驗時，請在三相A、B、C輸入各端串聯0.1uF/275V電容或30K/2W電阻；
2. 在給一次系統做耐壓試驗時，當達到額定電壓時，請將33-36號端子拔掉后短接。
4. 溫濕度值設置以及照明選擇
溫濕度值的設置：按“返回”鍵進入欄目選擇，根據液晶顯示屏上的設置提示，通過“▲”鍵和“▼”鍵移動光標來進行“溫度單元”，“濕度單元”，“照明單元”欄目的選擇，然后通過按“確定”鍵進入選中單元的設置狀態，在溫度和濕度設置單元里，有上限、下限以及回差的設置。（回差范圍：0~20℃，0~20%RH）
進入“溫度單元”時，通過“▲”和“▼”鍵對溫度上限或下限狀態選擇；選擇完畢后，通過“確定”鍵可分別進入對A路控制值、A路回差值、B路控制值、B路回差值的設定狀態；進入各設定狀態時，使用“▲”和“▼”鍵來設置各項參數值。設置完畢后，按“返回”按鈕退出設置狀態。
進入“濕度單元”時，可對濕度上限/下限控制值及回差值進行設置，設置方法同溫度單元。設置完畢后，通過按“返回”按鈕，退出設置狀態。
進入“照明單元”時，通過“▲”和“▼”鍵選擇照明
“打開”或“關閉”狀態。需要照明時，選中“打開”，背部“照明輸出”接點閉合。設置完畢通過按“返回”按鈕退出。
5．照明
此功能可通過按鍵對液晶菜單里“照明開關”選項進行“打開”或“關閉”設置，這樣可避免人在人體探頭感應范圍之外感應不到而不能控制照明帶來的弊端。
四、 安裝調試方法
1. 本產品均為嵌入式結構，只需要在開關柜面板上開好孔，再將其固定在面板上即可。
2. 按端子圖接好線并校對正確后，通入電源。
3. 將各開關量輸入端短接，檢查其功能是否正常。
4. 溫濕度控制功能，用嘴對傳感器吹氣，至加熱指示燈亮，加熱器輸出端應為短路狀態；當未接加熱器時，斷線報警燈亮，則該功能正常。
5. 三相帶電器輸入端分別接上高壓帶電傳感器，高壓帶電時，帶電指示燈亮；不帶電時，閉鎖解除。
五、配套負載
我們推薦使用以下產品：（AC220V 50Hz）
1． 電加熱器：50W、75W、100W、150W、200W、300W、500W；
2． 風 扇：功率體積需自定。
六、產品訂購
用戶根據需求，須在訂貨單中注明以下事項:
1. 產品名稱、型號及數量；
2. 提供一次方案圖；
3. 溫濕度傳感器引線長度；
4. 交貨期；
5. 收貨單位、郵編、詳細地址、收貨人及其聯系電話；
6. 貨運方式：郵件、鐵路、空運和到站名稱；
7. 開具增值稅票所須填寫項。
七、使用注意事項
客戶在使用該系列產品前，確認各產品套件配備是否齊全；應仔細閱讀產品說明書，按照提供的接線端子圖進行正確接線。如遇到模糊之處可與我公司工作人員及時聯系，切勿自行拆卸，否則后果自負。
|
