NZ8000變電站綜合自動化解決方案
.jpg)
系統簡介
變電站綜合自動化系統是利用計算機控制、網絡、數據庫、現代通信等技術將變電站所有二次設備（包括控制、信號、測量、保護、自動裝置及遠動裝置等），經過功能組合和優化設計，對變電站執行自動監視、測量、控制和協調來提高變電站運行效率和管理水平的一種綜合性的自動化系統。它完全取代了常規監視儀表、操作控制屏柜、模擬屏柜、中央信息系統、變送器及常規遠動裝置等設備，提高了變電站的安全與經濟運行水平。
NZ8000變電站綜合自動化系統按照“面向對象(間隔)”的分層、分布式變電站綜合自動化設計理念，對變電站二次系統進行配置組網，即利用目前先進的計算機控制和網絡通信技術，采用嵌入式微機系統作為變電站的保護、監測、控制模塊，通過以太網及現場總線技術，將數據采集到變電站自動化主站，處理打包后通過現有的通信信道上發至調度端。反之，將調度指令通過變電站站端監控系統下發至每一間隔執行。從而實現整個變電站的遙測、遙信、遙控、遙調功能，可實現變電站無人值班。
.jpg)

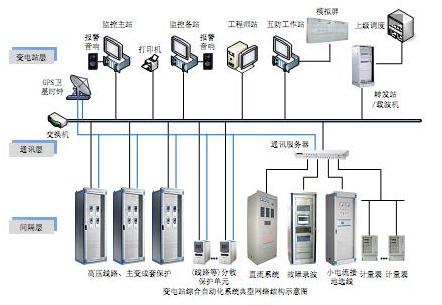

系統組網方案
該系統從整體上分為三層：變電站層、通訊層、間隔層。
間隔層主要由保護單元、測控單元組成。通過保護、測控裝置有機結合，信息交換，減少重復設備，簡化了設計，減少了電纜。各單元相互獨立，功能上不依賴于監控計算機，增強了系統的可靠性和可用性。
通訊層采用開放式網絡結構，考慮到今后變電站規模及功能擴展的可能需要，隨變電站規模和系統的擴大，不僅可以簡單的通過增加功能單元的方法實現，還能通過網絡拓展，使系統逐步擴展為完善的信息監控中心。支持單網或雙網結構，支持全以太網，也提供其它網絡；雙網采用均衡流量管理，有效地保證了網絡傳輸?shù)膶崟r性和可靠性；通信協議采用電力行業標準規約，可方便地實現不同廠家的設備互連；可選用光纖組網，增強通信抗電磁干擾能力；提供遠動通信功能，可以不同的規約向不同的調度所或集控站轉發不同的信息報文；利用GPS，支持硬件對時網絡，減少了GPS與設備之間的連線，方便可靠，對時準確。在通信層，總線網絡設備通過MGLJ系列通訊服務器實現與站控層通訊，具有2方面作用。其一，網絡開放性：便于連接不同制造廠家的設備，避免被拴于給定時間的特殊開發或受控于極少數供貨廠商；其二，網絡可擴。允許人們改變和修改部分系統而無需較大的費用。
變電站層采用分布式系統結構，提供多種組織形式，可以是單機系統，亦可多機系統。靈活性好，可靠性高，且方便系統擴展。變電站層為變電值班人員、調度運行人員提供變電站監視、控制和管理功能，界面友好，易于使用。組件技術使用，實現軟件功能“即插即用”，能很好地滿足綜合自動化系統的需要。
系統配置
站控層包括監控操作員站、工程師站、五防工作站、轉發工作站/載波機、不間斷電源等；
通信管理層包括MGLJ系列通訊服務器，工業以太網交換機、(超五類)屏蔽雙絞線(/光纖)等。通訊服務器主要負責與電能采集裝置、直流系統、UPS等其他智能裝置通信，負責規約及通信方式的轉換；
間隔層包含所有保護、測控裝置、直流系統、故障錄波系統、自動控制裝置等智能裝置。
保護測控單元主要包括：
NZ800系列變壓器成套保護；
NZ800系列線路(成套)、分段保護測控裝置；
NZ800系列電容器保護測控裝置；
NZ800系列測控裝置；
NZ800系列電壓切換裝置；
NZ800電壓無功調節裝置；
NZ800系列備用電源自投裝置
GZDW系列智能直流電源系統等。
NZ6000 工業廠站電氣綜合自動化系統
.jpg)
系統簡介
工廠企業電站的電氣自動化現在已得到了越來越廣泛的關注，很多大型企業所擁有的變電站數量和電壓等級也在逐年提高。企業中電氣保護和監控水平已達到了一個相當高的程度。很多企業中不僅有電氣監控系統而且還有其他自動化監控系統（工業DCS系統），各系統間的互聯互通，成為提高企業自動化水平和生產效率的有效手段。工廠企業中大量應用的高壓電動機、中小容量變壓器、高壓電容器以及大量的低壓設備等，使企業電氣保護及監控有著自身的特點。
工廠企業電站接駁的設備較多，且各種智能電氣設備往往來自不同的廠商，物理接口和通訊規約各異，除電氣參數外，一些非電氣參數，如：溫度，流量，壓力等經過傳感器進入到電氣監控系統，作為電氣連鎖信號或閉鎖信號參與電氣自動化的邏輯控制。同時，工廠企業電站所處環境復雜，常伴隨有大粉塵、強干擾、強污染等惡劣情況。因此，針對工廠企業電站的這些特點，我公司推出了NZ6000工業廠站電氣綜合自動化系統，以滿足上述場合的應用，并且我公司的智能終端設備還提供了豐富的信號輸入源，以利于各企業廠站電氣設備的監控及綜合自動化功能的實現。
與電力變電站自動化系統較為類似，也分為三層：站控層、通訊層、間隔層。
間隔層主要由保護單元、測控單元組成。我公司保護、測控裝置解決了裝置在惡劣環境下（高溫、強電磁場干擾、潮濕）長期可靠運行的問題，通過保護、測控裝置有機結合，信息交換，減少重復設備，
系統組網方案
.jpg)
系統解決方案
簡化了設計，減少了電纜。各單元相互獨立，功能上不依賴于監控計算機，增強了系統的可靠性和可用性。
通訊層采用開放式網絡結構，考慮到今后變電站規模及功能擴展的可能需要，隨變電站規模和系統的擴大，不僅可以簡單的通過增加功能單元的方法實現，還能通過網絡拓展，使系統逐步擴展為完善的信息監控中心。支持單網或雙網結構，支持全以太網，也提供其它網絡；雙網采用均衡流量管理，有效地保證了網絡傳輸?shù)膶崟r性和可靠性；通信協議采用電力行業標準規約，可方便地實現不同廠家的設備互連；可選用光纖組網，增強通信抗電磁干擾能力；提供遠動通信功能，可以不同的規約向不同的調度所或集控站轉發不同的信息報文；利用GPS，支持硬件對時網絡，減少了GPS與設備之間的連線，方便可靠，對時準確。在通信層，總線網絡設備通過MGLJ系列通訊服務器實現與站控層通訊，具有2方面作用。其一，網絡開放性：便于連接不同制造廠家的設備，避免被拴于給定時間的特殊開發或受控于極少數供貨廠商；其二，網絡可擴。允許人們改變和修改部分系統而無需較大的費用。
站控層采用分布式系統結構，提供多種組織形式，可以是單機系統，亦可多機系統。靈活性好，可靠性高，且方便系統擴展。站控層為電站值班運行人員、調度運行人員提供電站監視、控制和管理功能，界面友好，易于使用。組件技術使用，實現軟件功能“即插即用”，能很好地滿足綜合自動化系統的需要。
系統配置
站控層包括監控操作員站、工程師站、不間斷電源等，預留與工廠企業其他系統通訊接口；
通訊層包括MGLJ系列通訊服務器，工業以太網交換機、(超五類)屏蔽雙絞線(/光纖)等。通訊服務器主要負責與電能采集裝置、直流系統、UPS等其他智能裝置通信，負責規約及通信方式的轉換；
間隔層包含所有保護、測控裝置、直流系統、自動控制裝置等智能裝置。
保護測控單元主要包括：
NZ800系列變壓器成套保護； NZ800
NZ800系列線路(成套)、分段保護測控裝置；
NZ800系列電動機保護測控裝置；
NZ800系列電容器保護測控裝置；
NZ800系列濾波器保護測控裝置；
NZ800系列濾波器保護測控裝置；
NZ800系列測控裝置；
NZ800系列電壓切換裝置；
NZ800系列備用電源自投裝置；
GZDW系列智能直流電源系統等。
NZ6000 泵站綜合自動化系統
.jpg)
系統簡介
泵站作為水的唯一人工動力來源，是水利樞紐工程的主要設施，是解決洪澇災害、干旱缺水、水環境惡化當今三大水資源問題的有效工程措施之一。它們承擔著區域性的防洪、除澇、灌溉、調水和供水的重任，主要用于農田排灌、城市給排水以及跨流域調水等。實現排水、井群、擋潮、排澇、引水等泵站自動化監控和集中調度管理，實時采集各種水情、工情數據是信息化建設的基礎。目前，大部分泵站還是采用傳統的管理和操作方式，主要由人工完成，而城市供/排水泵站也需要進一步提升自動化設施水平。NZ6000泵站自動化監控系統主要應用于各種灌溉、排水、供水及礦漿、油類輸送泵站的自動化監視和控制，由現場主設備的保護控制、輔助設備的監控、現場環境監視和構成區域范圍內的通訊網絡幾大部分組成。系統可實現對泵站設備現地和遠方控制操作、主要設備參數的實時監測、故障報警、運行過程模擬顯示以及當?shù)貓D像監視等功能；能有效地提高泵站設備的可靠性、安全性、可維護性以及操作控制的自動化水平；可實現對水泵機組、水閘、進出水池、技術供水系統、配電系統、直流系統、消防系統、液壓系統及其它泵站運行重要部位與關鍵對象、參數進行有效監視、監測，消除設備運行隱患，確保設備的完好率和可調率，減輕運行人員勞動強度，達到“無人值班、少人值守”的運行管理要求。
.jpg)
系統組網方案
本系統也分為站控層、通訊層及間隔層三層，主要由后臺監控計算機、現地控制LCU、微機保護、直流電源、多媒體工業電視以及通訊網絡等幾部分組成。
間隔層包括泵機LCU、輔機設備LCU、閘門LCU、微機保護設備、油氣水數據采集裝置及直流系統等設備。主要實現泵組運行時各種工況（開機、運行、停機等）的保護、控制與轉換、數據采集和處理、運行參數監視和報警、與上位機（泵站級控制層）的信息交換等。同時與泵站生產設備直接相接，監視和控制泵組的各種驅動，如：各種給排水泵、軟啟動器、水力測量儀表、溫度測量儀表、空壓機、通風機、電磁閥、斷路器、刀閘、示流器、壓力信號器、漿葉控制器、同步電動機勵磁調節器、油壓裝置等。
通訊層將現地LCU和間隔層其他智能設備通過PLC或通訊服務器聯系起來構成完整的全站監控系統。通訊線路可按照現場環境和需求制定，支持單網或雙網結構，支持以太網、現場總線、光纖等多種通訊/傳輸方式。
站控層協調控制泵站中各泵組的運行狀態檢測和數據采集及處理，通過泵組控制層發出運行工況轉換命令，如：開機、停機，還可與上一級水調部門進行通信。采用分布式系統結構，提供多種組織形式，可以是單機系統，亦可多機系統。靈活性好，可靠性高，且方便系統擴展。針對泵站規模和重要性的不同，可采用不同數量的計算機分散式人機工作站分功能來完成。視頻監視是一個相對獨立的系統，實現現場關鍵對象的視頻監視，完成遠程控制的必備條件。視頻工作站完成攝像機的信息編碼、壓縮、轉換以及轉送等功能。
系統配置
站控層包括監控工作站、ON-CALL工作站、視頻工作站、不間斷電源等，此外可選配與其它系統通信的通信單元，如工程師工作站、轉發工作站、We服務工作站等；
通訊層包括MGLJ系列通訊服務器，工業以太網交換機、光纖收發器、(超五類)屏蔽雙絞線、光纖等。通訊服務器主要負責與現地LCU、保護測控裝置、電能采集裝置、直流系統、UPS等智能裝置通信，負責規約及通信方式的轉換；
間隔層包含現地LCU及其控制設備、所有保護、測控裝置及其它智能裝置�，F(xiàn)地LCU由人機界面終端（液晶觸摸屏） 、智能I/O控制器、I/O模塊、輸出繼電器、溫度測量裝置、數字式測量儀表和交直流雙供電源等設備組成�，F(xiàn)地LCU和保護測控裝置直接通過100M以太網直接與站控層實現聯接，其它智能裝置通過通訊服務器轉換成100M以太網與站控層實現通訊。
保護測控單元包括：
NZ800系列變壓器成套保護；
NZ800系列線路(成套)、分段保護測控裝置；
NZ800系列電動機保護測控裝置；
NZ800系列電容器保護測控裝置；
NZ800系列測控裝置；
NZ800系列電壓切換裝置；
GZDW系列智能直流電源系統等。
|
